[:en]BetaFPV ELRS Nano Receiver[:]

[:en]Ο δέκτης BETAFPV Nano βασίζεται στο έργο ExpressLRS, ένα σύνδεσμο RC ανοικτού κώδικα για εφαρμογές RC. Το ExpressLRS στοχεύει στην επίτευξη των καλύτερων δυνατών επιδόσεων σύνδεσης τόσο σε ταχύτητες, καθυστέρηση και εμβέλεια. Αυτό καθιστά το ExpressLRS μία από τις ταχύτερες διαθέσιμες συνδέσεις RC, ενώ παράλληλα προσφέρει επιδόσεις μεγάλης εμβέλειας.

Ένας τόνος αντικειμένων ExpressLRS είναι διαθέσιμα τώρα!

Για μικροσκοπικά drones, συνιστούμε τον μικρότερο δέκτη Lite.

Προτείνετε το ExpressLRS Recovery Dongle για την αποδέσμευση του δέκτη.

Προδιαγραφές

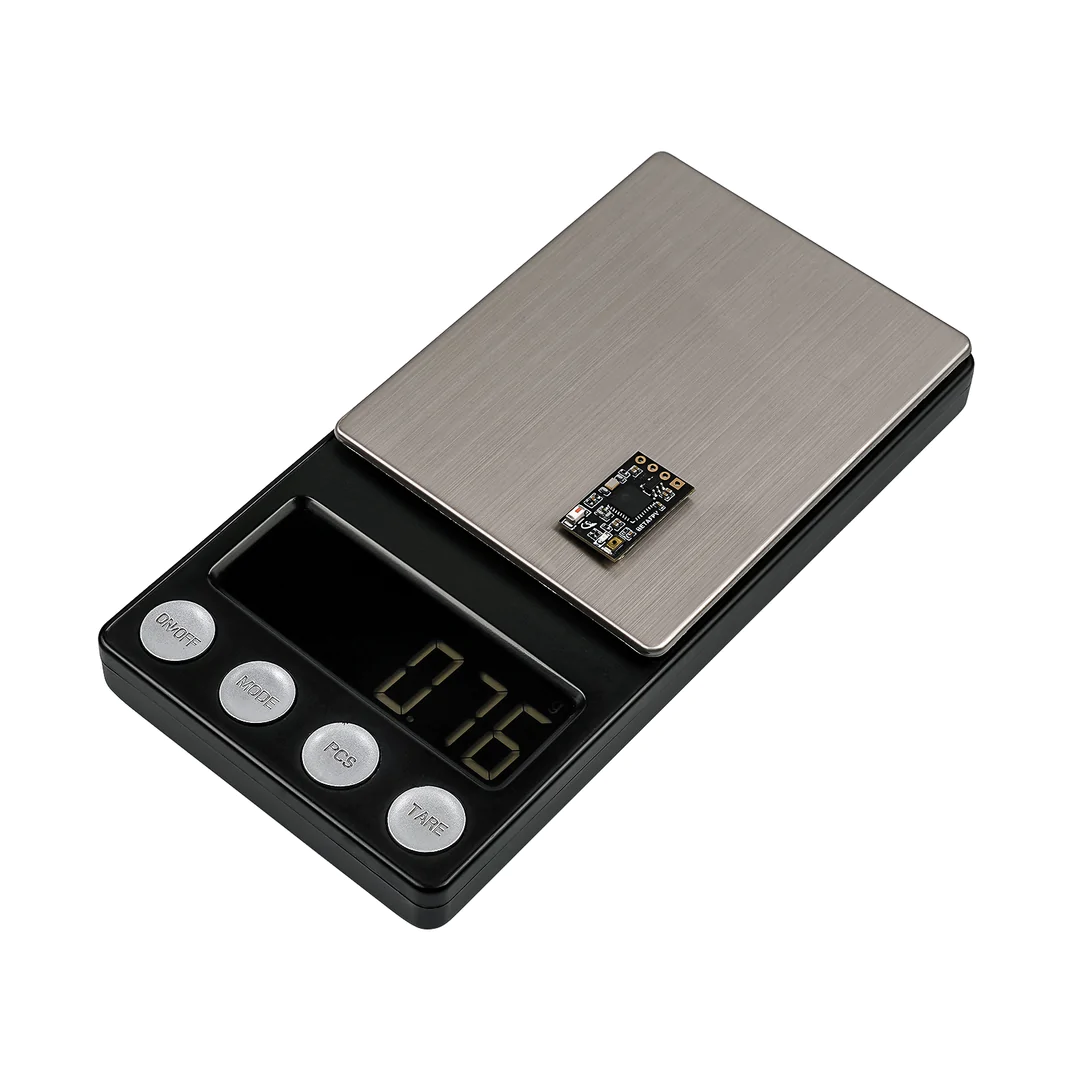

• Βάρος: 0,7g (μόνο δέκτης)
• Μέγεθος: 12mm*19mm
• Ισχύς τηλεμετρίας: 20dbm (100mW, έκδοση 2.4G)
• Ζώνες συχνοτήτων (έκδοση δέκτη Nano 2.4G): 4GHz ISM
• Ζώνες συχνοτήτων (έκδοση δέκτη Nano 915MHz/868MHz): FCC/868MHz ΕΕ
• Τάση εισόδου: 5V
• Υποδοχή κεραίας: IPEX MHF

Δέκτες BETAFPV ExpressLRS

Η επιλογή ενός κατάλληλου δέκτη για να πετάξετε τετρακόπτερο ή άλλα μοντέλα RC είναι πολύ σημαντική. Οι δέκτες BETAFPV ExpressLRS, συμπεριλαμβανομένων των ELRS Lite, Nano, Micro και του νεότερου SuperD, ικανοποιούν σε μεγάλο βαθμό τις απαιτήσεις των πιλότων για πτήσεις FPV.

Διάγραμμα

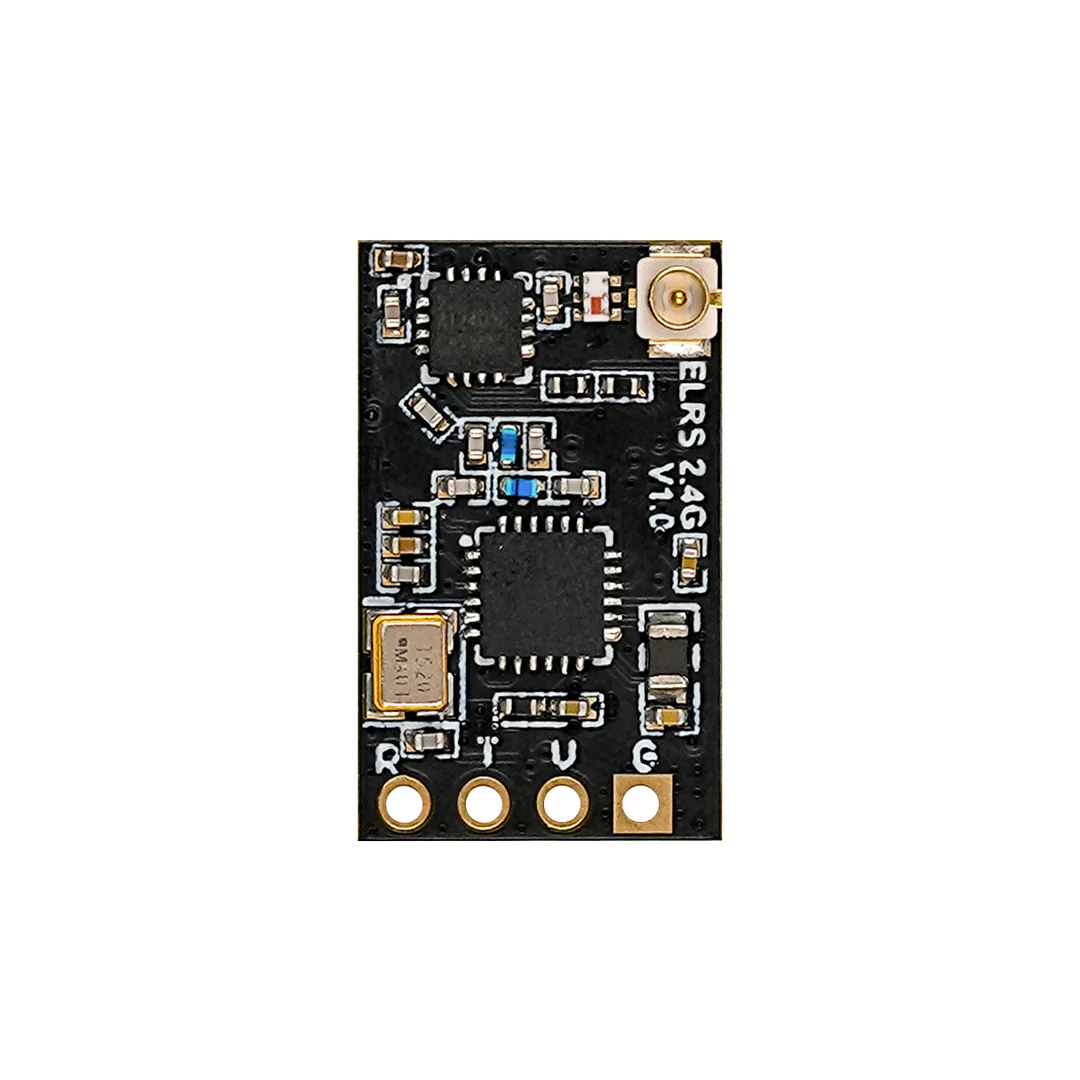

Διάγραμμα έκδοσης του δέκτη Nano 2.4G όπως φαίνεται παρακάτω.

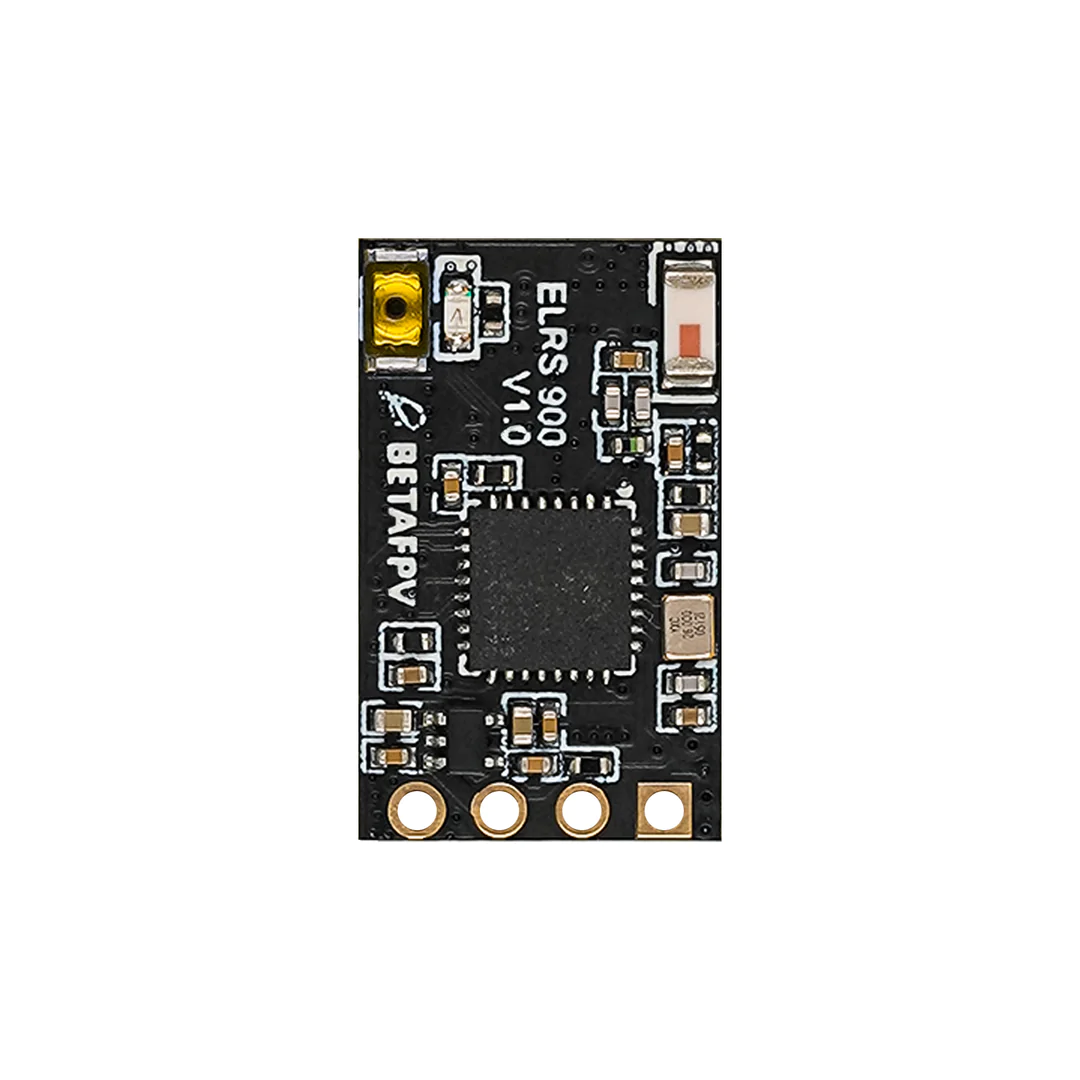

Διάγραμμα έκδοσης του δέκτη Nano 868MHz/915MHz όπως φαίνεται παρακάτω.

Σημείωση: Η έκδοση υλικολογισμικού του δέκτη Nano και της μονάδας που κατασκευάζει η εταιρεία μας είναι ELRS 1.0.0-RC5 (η πέμπτη δοκιμαστική έκδοση πριν από την κυκλοφορία),
Η ομάδα ELRS Innovative κυκλοφόρησε επίσημα την έκδοση 1.0.0. Με βάση την έκδοση, έχουμε κάποιες ενημερώσεις:

• Η μονάδα 2.4G Nano TX υποστηρίζει ρυθμό ανανέωσης 500Hz；
• Πατήστε σύντομα το κουμπί στη μονάδα Nano 3 φορές για να μεταβείτε στην κατάσταση δέσμευσης.

Προτείνουμε στους πελάτες μας να αναβαθμίσουν την έκδοση ELRS των μονάδων και των δεκτών τους στην έκδοση 1.0.0. Είναι σημαντικό ότι η μονάδα και ο δέκτης πρέπει να έχουν την ίδια έκδοση ELRS, διαφορετικά η συχνότητα δεν μπορεί να ταιριάξει επιτυχώς.

Μάθετε περισσότερα για το ExpressLRS

Το ExpressLRS είναι ένας σύνδεσμος RC ανοικτού κώδικα για εφαρμογές RC.

Το ExpressLRS βασίζεται στο υλικό Semtech Lora SX127x ή SX1280 για RX και TX αντίστοιχα.Στόχος του είναι να επιτύχει την καλύτερη δυνατή απόδοση σύνδεσης τόσο σε ταχύτητες, καθυστέρηση και εμβέλεια. Στα 900 MHz υποστηρίζεται μέγιστος ρυθμός πακέτων 200 Hz. Στα 2,4 GHz υποστηρίζεται επί του παρόντος ένας εκπληκτικός ρυθμός 500 Hz με μια προσαρμοσμένη κατασκευή OpenTX. Αυτό καθιστά το ExpressLRS μία από τις ταχύτερες διαθέσιμες συνδέσεις RC, ενώ παράλληλα προσφέρει επιδόσεις μεγάλης εμβέλειας.

Όλο και περισσότεροι προμηθευτές αρχίζουν να υποστηρίζουν το ραδιοπρωτόκολλο ExpressLRS σε διάφορα εξαρτήματα, όπως ραδιοπομπό με ELRS σε απόθεμα, drone με ενσωματωμένο δέκτη ELRS, μονάδα ELRS TX για το JR bay ή το Nano bay. Η ομάδα BETAFPV συμμετέχει σε αυτό το έργο και παρέχει μια σειρά εξαρτημάτων ExpressLRS.

Διαμόρφωση & δέσμευση

Το ExpressLRS χρησιμοποιεί το σειριακό πρωτόκολλο Crossfire (ή αλλιώς πρωτόκολλο CRSF) για την επικοινωνία μεταξύ του δέκτη και της πλακέτας ελεγκτή πτήσης. Βεβαιωθείτε λοιπόν ότι η πλακέτα του ελεγκτή πτήσης σας υποστηρίζει το σειριακό πρωτόκολλο CRSF. Στη συνέχεια, χρησιμοποιούμε τον ελεγκτή πτήσης με το firmware της Betaflight για να δείξουμε πώς να ρυθμίσετε το πρωτόκολλο CRSF.

Η σύνδεση μεταξύ του δέκτη ELRS Nano και της πλακέτας FC φαίνεται παρακάτω.

Ενεργοποιήστε την αντίστοιχη UART (π.χ. UART3 παρακάτω) ως Serial Rx στην καρτέλα "Ports" του Betaflight Configurator.

Στην καρτέλα "Διαμόρφωση", επιλέξτε "Δέκτης βασισμένος σε σειριακή σύνδεση" στον πίνακα "Δέκτης" και επιλέξτε "CRSF" ως πρωτόκολλο. Η τηλεμετρία είναι προαιρετική εδώ και θα μειώσει το ρυθμό ενημέρωσης του ραβδιού σας λόγω των εν λόγω υποδοχών μετάδοσης που χρησιμοποιούνται για τηλεμετρία.

Ο δέκτης Nano θα μπορούσε να εισέλθει σε κατάσταση δέσμευσης με την ενεργοποίηση/απενεργοποίηση τρεις φορές.

• Συνδέστε και αποσυνδέστε το δέκτη nano τρεις φορές,
• Βεβαιωθείτε ότι η λυχνία LED αναβοσβήνει γρήγορα διπλά, γεγονός που υποδεικνύει ότι ο δέκτης βρίσκεται σε λειτουργία σύνδεσης,
• Βεβαιωθείτε ότι η μονάδα RF TX ή ο ραδιοπομπός εισέρχονται σε κατάσταση δέσμευσης, η οποία στέλνει έναν παλμό δέσμευσης,
• Εάν ο δέκτης έχει σταθερή φωτεινή ένδειξη, είναι συνδεδεμένος.

Σημείωση: Δεσμεύοντας μία φορά και ο δέκτης θα αποθηκεύσει τις πληροφορίες δέσμευσης. Επαναλάβετε την τροφοδοσία και την αυτόματη σύνδεση με επιτυχία.

BETAFPV ELRS Nano λήψη εγχειριδίου χρήσης δέκτη BETAFPV ELRS Nano.

Αυτές οι αναδιπλούμενες θήκες TPU για τον δέκτη ExpressLRS 2.4G της BETAFPV έχουν σχεδιαστεί από τον Ridwan Hughes για να είναι επαναχρησιμοποιήσιμες και εύκολα εκτυπώσιμες. Μπορείτε να κατεβάστε το αρχείο STL από το Thingiverse.

Πακέτο

• 1 * δέκτης BETAFPV ELRS Nano

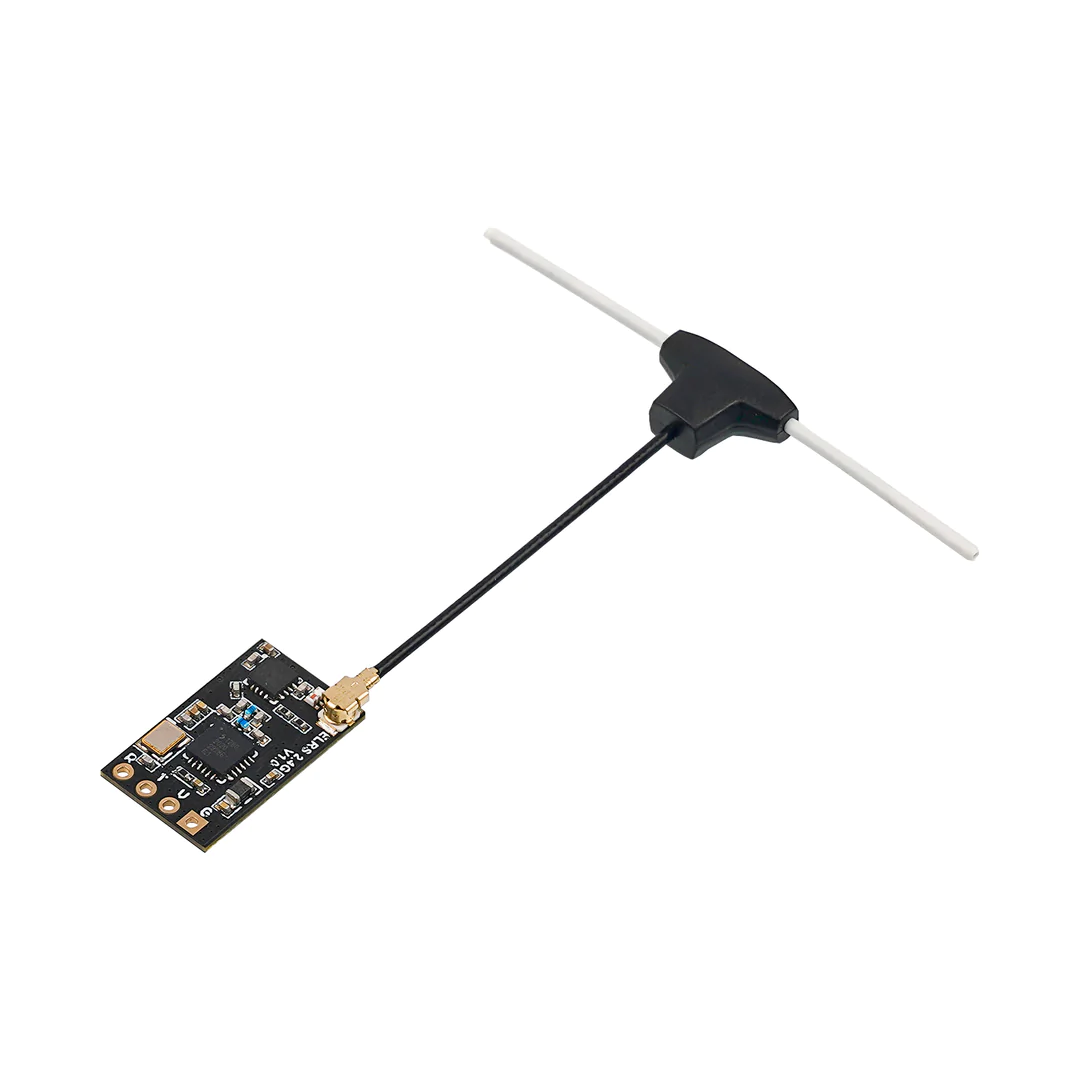

• 1 * Κεραία BETAFPV T
• 2 * Ανταλλακτικός σωλήνας συρρίκνωσης
• 4 * καλώδια σύνδεσης σιλικόνης 30awg (1 μαύρο, 1 κόκκινο, 1 λευκό, 1 κίτρινο)
• 1 * κεφαλίδα ακροδεκτών 1 × 4
• 1 * Εγχειρίδιο χρήσης δέκτη Nano

[:]
